devicenet是什么？devicenet通訊協議介紹

DeviceNet最初由Allen-Bradley（AB）開發。AB屬于羅克韋爾自動。DeviceNet現在由 OpenDeviceNet供應商協會（ODVA）提供制定標準，并允許第三方供應商使用其網絡協議。



DeviceNet協議是一個簡單、廉價而且高效的協議，它適用于最低層的現場總線，例如：過程傳感器、執行器、閥組、電動機起動器、條形碼讀取器、變頻驅動器、面板顯示器、操作員接口和其他控制單元的網絡。我們可通過DeviceNet連接的設備包括從簡單的擋光板到復雜的真空泵各種半導體產品。DeviceNet也是一種串行通信鏈接，可以減少昂貴的硬接線。DeviceNet所提供的直接互連性不僅改善了設備間的通信，而且同時提供了相當重要的設備級診斷功能，這是通過硬接線I/O接口很難實現的。

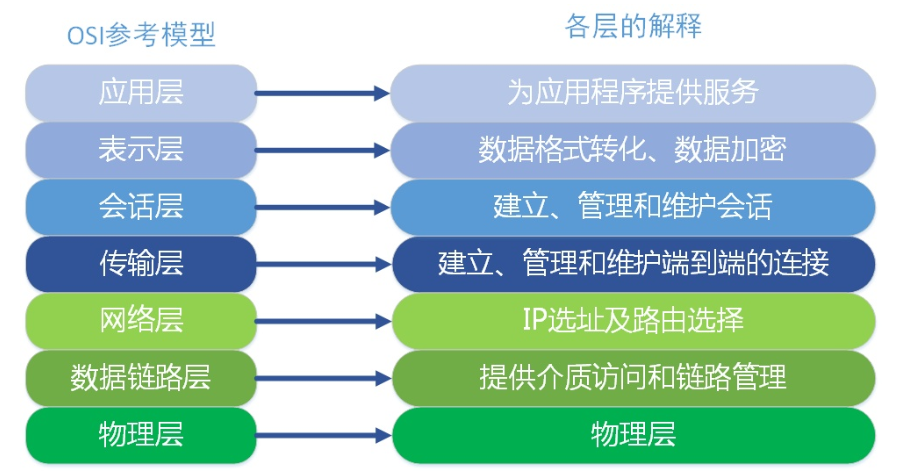

DeviceNet遵循OSI模型和通用工業協議（Common Industrial Protocol，簡稱CIP）

物理層由電纜，節點，接頭和終端電阻組成。



數據鏈路層，DeviceNet使用控制器區域網絡（CAN標準）處理所有控制器和設備之間的消息傳遞。



網絡和傳輸層：作用是通過connection ID與設備建立連接。connection ID是由設備的MAC ID和Message ID節點組成。



地址的有效范圍是0到63。



Connection ID的優點是它可以通過MACID識別重復的地址，并向用戶發出需要修改的信號。
