三菱PLC網口通訊設備如何通過PLC網關實現遠程上下載程序？

物通博聯設備遠程維護系統是一套實現對分散式設備遠程維護和運營的軟硬件系統，為工程師搭建一條通往遠端設備現場的安全數據通道，實現對現場設備（PLC）的遠程配置、遠程診斷、遠程調試和遠程升級程序。物通博聯設備遠程維護系統由工業智能網關、設備維護平臺、設備維護快線組成。



通過網口將三菱PLC和物通博聯PLC工業網關連接，通過設備維護快線建立維護通道，通道建立好后，就可以通過編程軟件對三菱PLC進行遠程程序上下載、診斷、監控等維護操作。



通過設備快線實現三菱PLC網口通訊設備遠程上下載程序步驟：

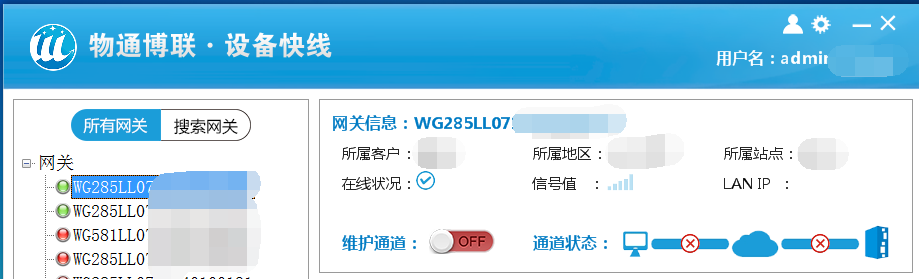

1、啟動 “設備快線”軟件，通過官方提供的賬號密碼登錄。選擇在線網關，開啟維護通道，當通道狀態 × 消失時，維護通道建立成功。

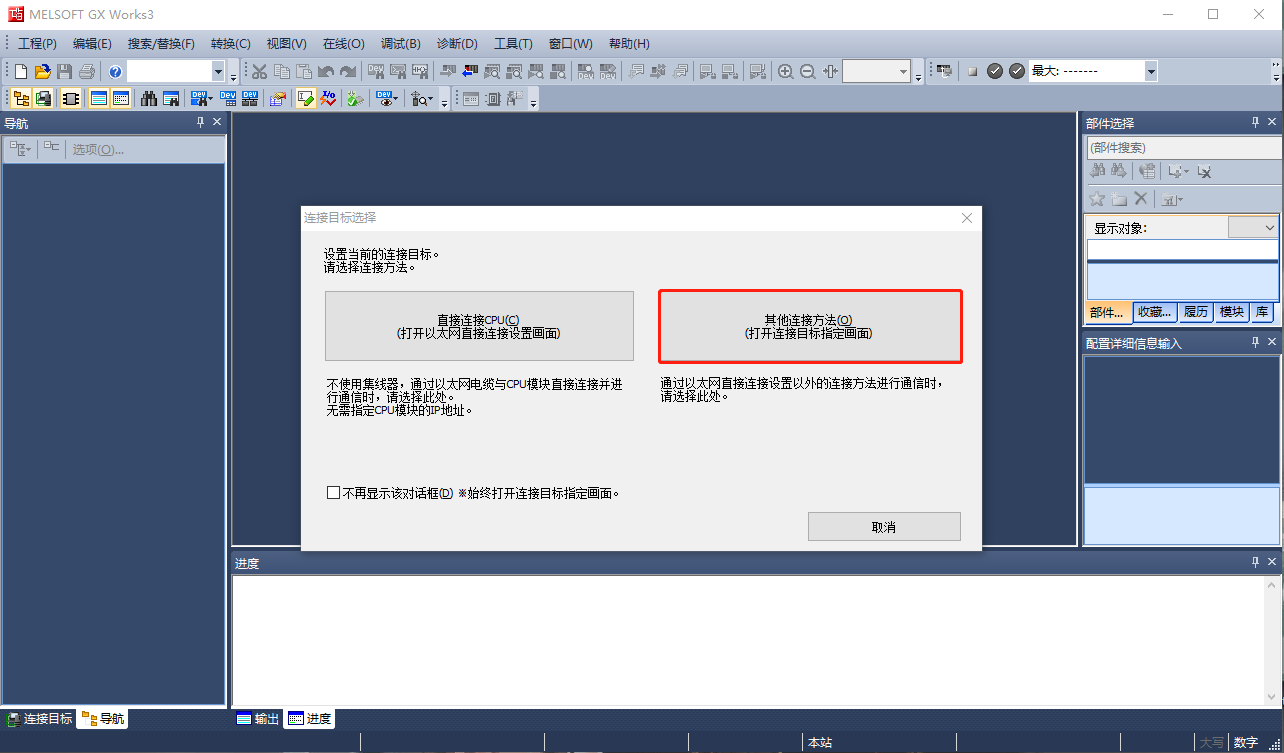

2、打開MELSOFT GX Works3,選擇控制器系列，設置“其他連接方式”通訊。

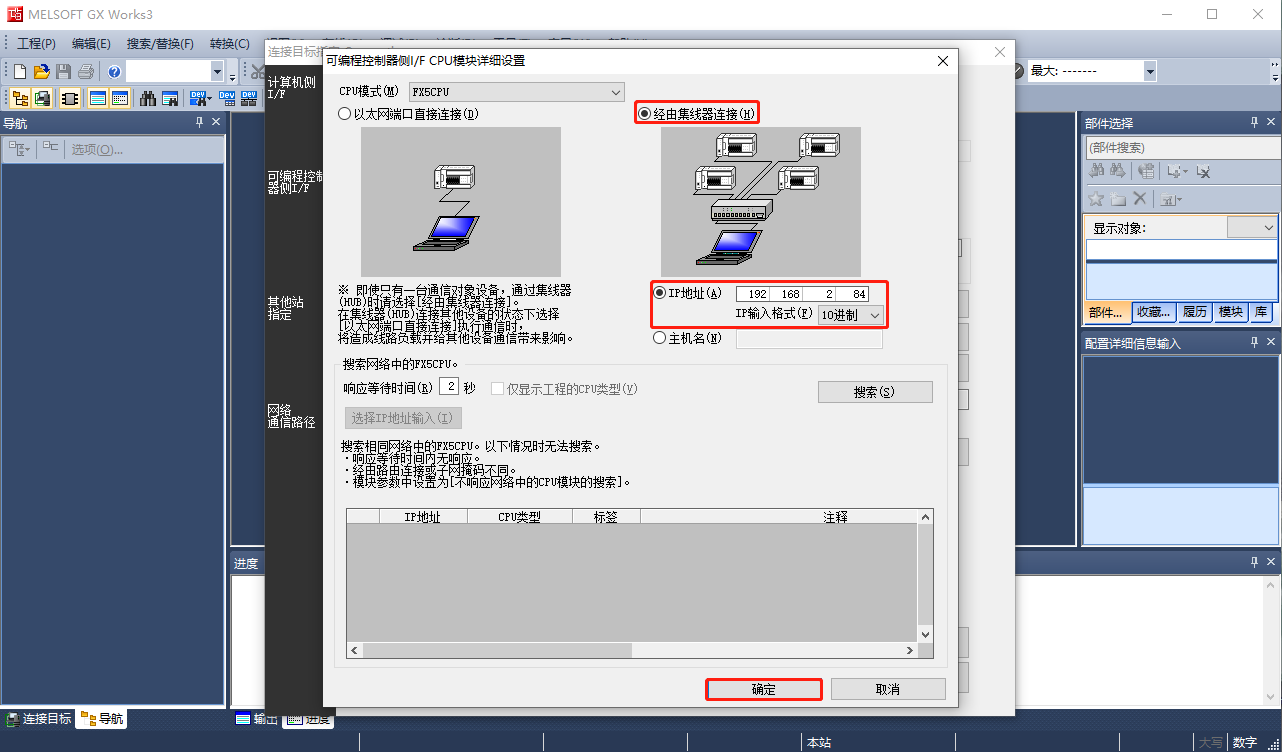

3、“CPU模式”設置，“經由集線器連接”，填寫控制器的IP地址。

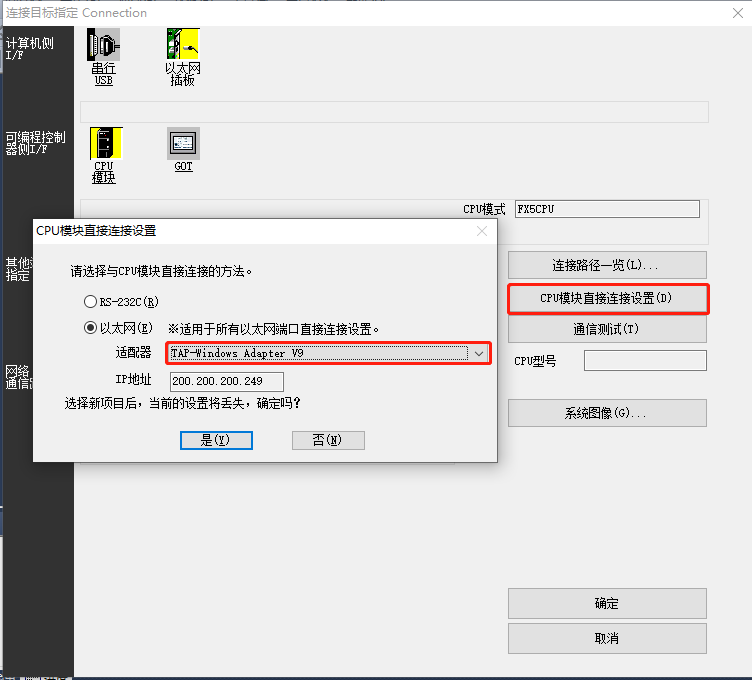

4、 CPU模塊直連連接設置以太網適配適配器“TAP-Windows Adapter V9”。

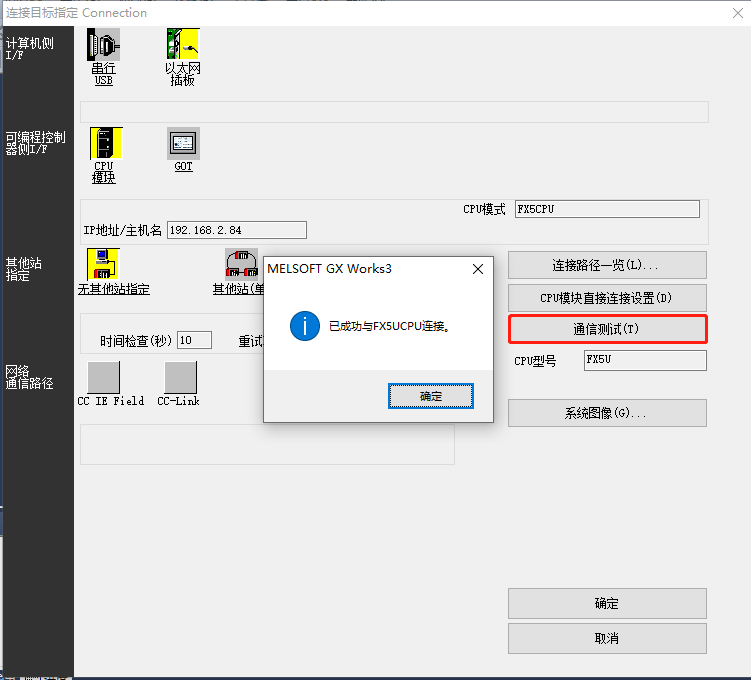

5、通訊測試
